xzense

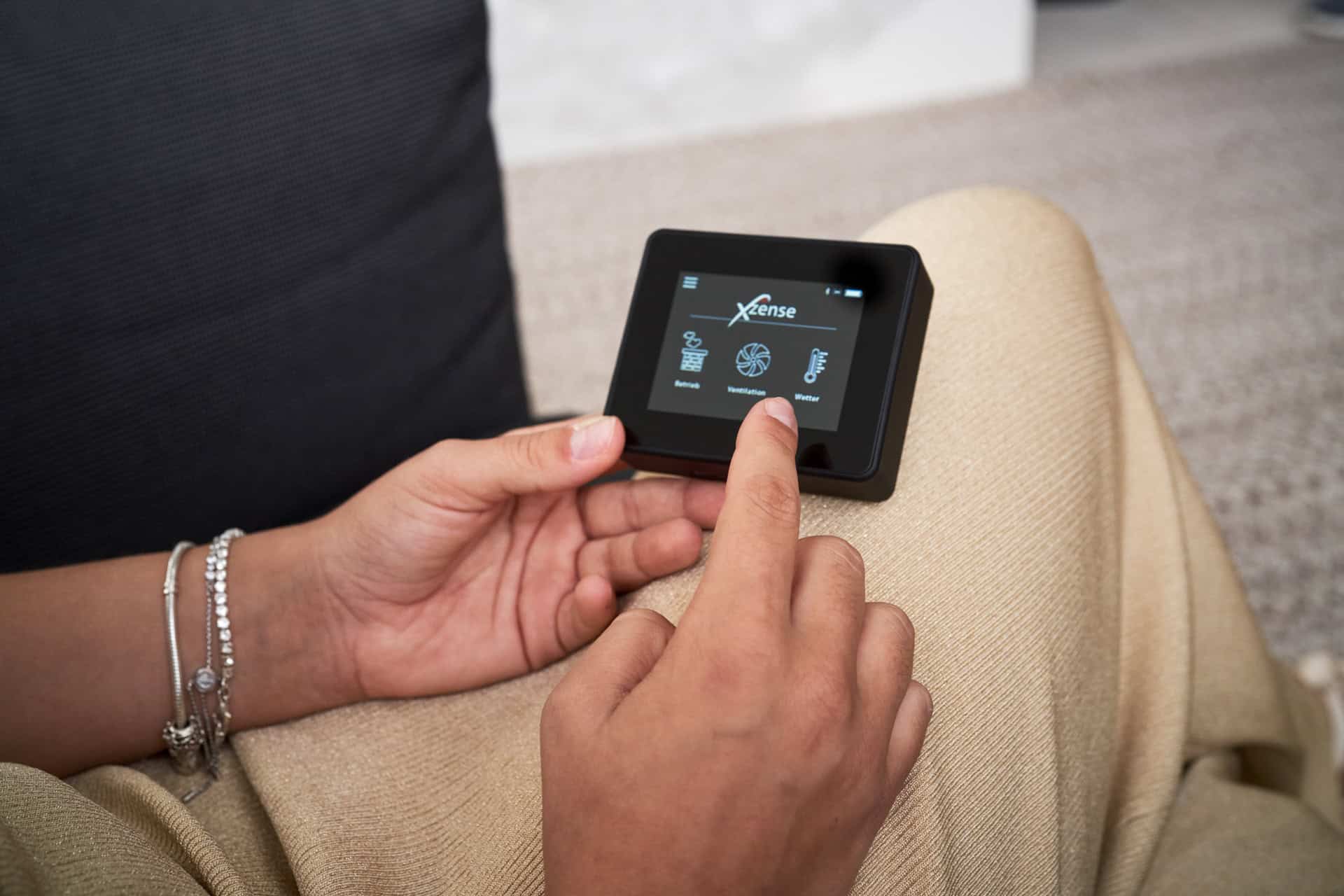

Xzense

Используя систему управления Xzense (в сочетании с системой вытяжных вентиляторов exodraft ), вы получаете полный контроль над камином и максимальный комфорт.

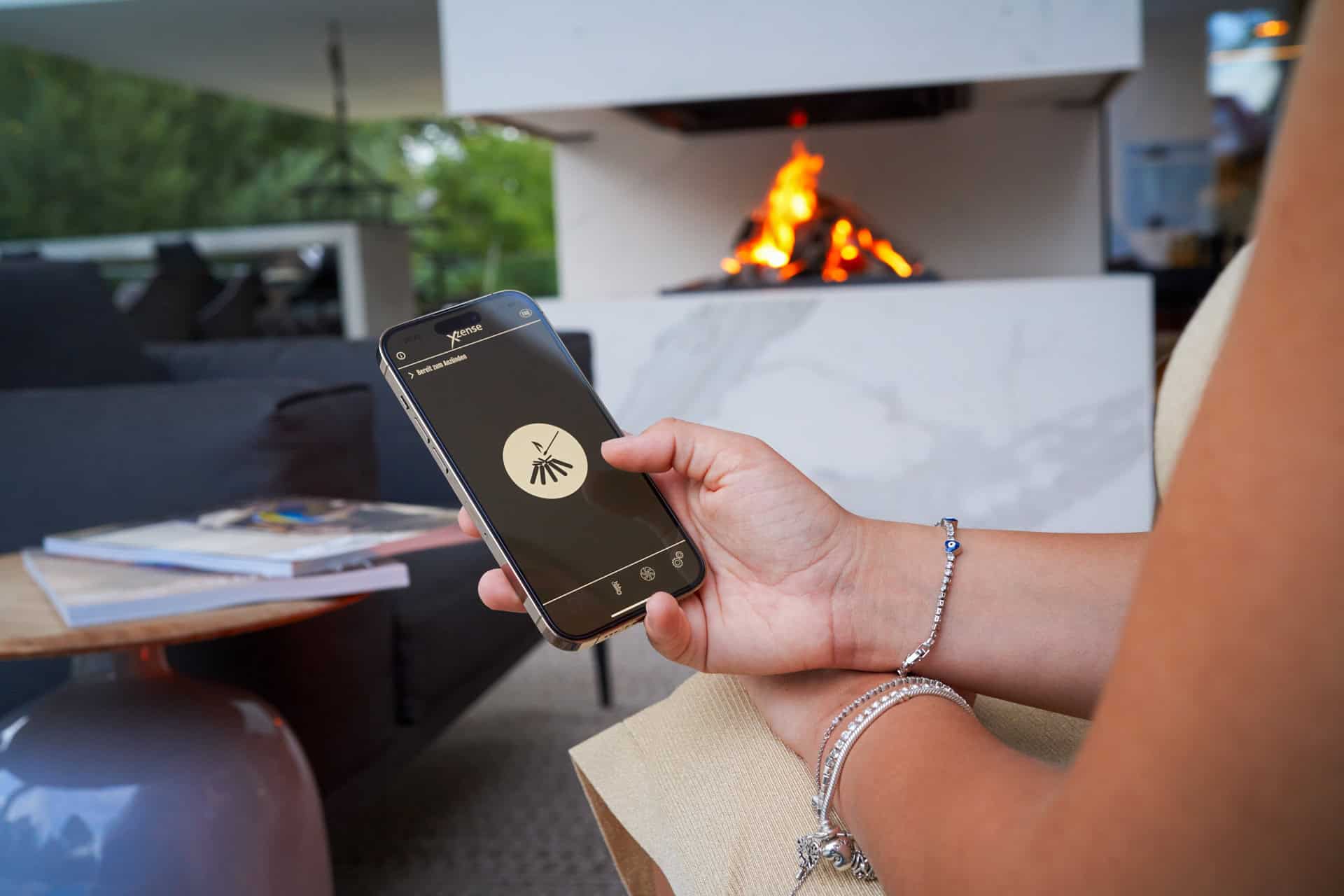

Больше никаких хлопот с зажиганием и дозаправкой камина. Одним нажатием кнопки на самом Xzense или на вашем телефоне (через специальное приложение Xzense) вы получите идеальную «картинку пламени» в вашем камине. Это не зависит от температуры наружного воздуха, атмосферного давления, скорости ветра, направления ветра и других погодных и сезонных факторов, которые влияют на тягу в дымоходе и, следовательно, на работу камина.

Дополнительные преимущества: меньшее количество дыма, более качественное и чистое сгорание, более эффективная экономия топлива и более быстрый нагрев. Другими словами, Xzense имеет смысл

  • Полный контроль над вашим камином
  • Сенсорный дисплей
  • Длительное время автономной работы
Описание Xzense
Измерение(H x W x D) 72 x 86 x 25 мм
Масса 120 г
Класс плотности IP20
Напряжение 5 V (USB)
Материал ABS
Датчик температуры 0 ºC – 40 ºC
Частота для радиосвязи 868 MHz
Тип батареи Li-Po Аккумулятор
Срок службы батареи 30дней (предварительно)
  • Контроллер Xzense
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EFC15 controller

EFC15

Вы можете вручную управлять электронной скоростью дымоходного вентилятора exodraft с помощью регулятора EFC15.

Вы можете включать и выключать дымоходные вентиляторы, а также регулировать тягу в дымоходе до желаемого уровня.

Регулятор скорости встроен в переключатель включения / выключения. Когда вентилятор включен, загорается светодиод.

  • Электронная регулировка скорости
  • Ручное управление
Описание EFC15
Высота (мм) 79
Ширина (мм) 52
Глубина (мм) 57
Макс. нагрузка 1,5 A
Предохранитель T 1,6 AH
Напряжение 230 V AC, 50 Hz
Температура окружающей среды 0 ºC – +40 ºC
Density class IP 30
Материал ABS
Цвет белый
  • Контролер EFC15
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
efc16

EFC16

Вы можете вручную управлять вытяжными вентиляторами exodraft с помощью электронного регулятора скорости EFC16 из серии установок LK Fuga. Скорость двигателя дымового вентилятора можно регулярно регулировать с помощью регулятора EFC16, что позволяет регулировать дымовой вентилятор от 25 до 100%.

Таким образом, вы можете настроить дымовой вентилятор по своему усмотрению, независимо от того, разжигаете ли вы огонь, добавляете в него топливо или просто хотите, чтобы он постоянно нагревался.

  • Электронная регулировка скорости
  • Ручная операция
Описание EFC16
Высота (мм) 85
Ширина (мм) 85
Глубина (мм) 52
Макс. нагрузка 1,5 A
Предохранитель T 1,6 AH
Напряжение 230 V AC, 50 Hz
Температура окружающей среды 0 ºC – +40 ºC
Класс плотности IP 30
Материал ABS
Цвет белый
  • Контроллер EFC16
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EFC18 controller

EFC18

Вы можете вручную управлять EFC18, используя 9 различных скоростей со встроенной автоматической остановкой / запуском вытяжного вентилятора exodraft .

Функция наддува позволяет упростить поиск и устранение неисправностей во время зажигания, а различные настройки упрощают настройку освещения. Его также легко заправлять, и он позволяет постоянно нагреваться.

EFC18 оснащен датчиком температуры, который можно установить под вытяжным вентилятором.

  • Девять уникальных настроек
  • Автоматическая остановка / запуск
  • Датчик температуры
Описание EFC18
Высота (мм) 85
Ширина (мм) 85
Глубина (мм) 32,5
Макс. нагрузка 1,2 A
Предохранитель T 1,25 AH
Напряжение 230 V AC, 50 Hz
Рабочее пространство для датчика -50 ºC – +400 ºC
Температура окружающей среды 0 ºC – +40 ºC
Класс плотности IP 30
Материал ABS
Цвет белый
  • Контроллер EFC18
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EFC21 controller

EFC21

Блок управления EFC21 был разработан для газовых каминов, подключенных к вытяжному вентилятору exodraft .

Система управления контролирует отказоустойчивую функцию и, если тяга в дымоходе недостаточна, EFC21 прекращает подачу газа в камин. Это необходимо для предотвращения попадания газа в комнату.

Когда EFC21 активирован, вытяжной вентилятор работает на полной скорости. Если расходомер подтверждает, что тяга в дымоходе достаточна, камин можно разжечь, а скорость вытяжного вентилятора можно отрегулировать до заданного значения.

  • Разработан для газовых каминов
  • Контролирует отказоустойчивую функцию.
  • Следит за тем, чтобы в комнату не попадал газ.
Описание EFC21
Высота (мм) 85
Ширина (мм) 126
Глубина (мм) 32
Безотказный контроль давления (PDS) 24 V DC (питание по замкнутой цепи)
Предохранитель 3,15 A T
Напряжение 230 V AC, 50 Hz
Выход дымоходного вентилятора 1,8 A/230 V (AC 3)
Выход, газовый электромагнитный клапан (SMG) 230 V AC, макс. 100 VA
Настройки DIP-переключателя Настройка Мануэля с 3-х минутным колесиком
Вход, кнопка дистанционного включения / выключения 24 В постоянного тока (питание для замкнутой цепи)
Настройки скорости вентилятора дымохода Потенциометр на печатной плате
Релейный выход Макс. 3,15 A 250 V AC/3,15 A 30 VDC (Нагрузка: 3,15 AT)
Температура окружающей среды 0 ºC – +40 ºCt
Класс плотности IP 30
Материал ABS
Цвет белый
GASTEC-одобрение Сертификат-nr.: PIN:0063BT1395
  • Контроллер EFC21
  • Описание
  • Видео
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EFC35 controller

EFC35

EFC35 – это электронный регулятор скорости для дымоходных вентиляторов exodraft , который управляется вручную.

Скорость двигателя вытяжного вентилятора можно плавно регулировать с помощью EFC35, а его КПД можно регулировать в пределах от 25 до 100%. Таким образом, вы можете модифицировать дымоходный вентилятор в соответствии с вашими потребностями, независимо от того, хотите ли вы развести огонь, подлить в него топливо или поддерживать температуру в комнате.

  • Выключатель со светодиодным индикатором.
  • Ручное управление
Описание EFC35
Высота (мм) 102
Ширина (мм) 74
Глубина (мм) 67
Макс. load 3,5 A
Предохранитель T 4 AH
Напряжение 230 В AC, 50 Hz
Температура окружающей среды 0 ºC – +35 ºC
Класс плотности IP 30
Материал ABS
Цвет белый
  • Контроллер EFC35
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EBC22_web

EBC22

EBC22 – это устройство автоматического управления с датчиком давления (XTP) для нескольких котлов или других установок, в которых к одному дымоходу подключено множество источников тепла.

С помощью датчика XTP, установленного в дымоходе, поддерживается и контролируется низкое давление, регулируя скорость вытяжного вентилятора. Есть выходы и входы на контроллере до двух котлов.

Вы можете регулировать до четырех котлов с помощью блока реле exodraft ES12.

  • Датчик давления
  • XTP датчик
  • Для одного или нескольких источников тепла
Описание EBC22
Измерение (H x W x D)t 204 x 240 x 77 мм
Масса 1,62 кг
Класс плотности IP 54
Диапазон управления 0 Pa – 150 Pa
Предохранитель T 4 A
Напряжение 230 В AC, 50 Hz
Потребляемая мощность 475 Вт
Настройки скорости вентилятора дымохода Потенциометр на печатной плате
Релейный выход Макс. 3,15 A 250 В AC/3,15 A 30 VDC (Load: 3,15 AT)
Температура окружающей среды -20 ºC – +60 ºC
Материал ABS
Цвет Белый
GASTEC-approval Сертификат : PIN:0063BT1395
  • Контроллер EBC22
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EBC10-front-medium

EBC10

EBC10 – это устройство автоматического управления с датчиком давления (XTP) для одного котла или других установок с одним источником тепла.

С помощью датчиков XTP, которые устанавливаются в дымоходе, контролируется и поддерживается низкое давление, регулируя скорость вытяжного вентилятора.

У управления есть входы и выходы для одного котла.

  • Датчик давления
  • Датчик XTP
  • На один источник тепла
Описание EBC10
Измерение(H x W x D) 175 x 175 x 100 мм
Масса 1.5 кг
Класс плотности IP 54
Диапазон управления 0 Pa – 150 Pa
Предохранитель 4.0T
Напряжение 230 V AC, 50 Hz
Потребляемая мощность 475 W
Настройки скорости вентилятора дымохода Потенциометр на печатной плате
Релейный выход Макс. 3.15 A 250 V AC/3.15 A 30 VDC (Нагрузка: 3.15 AT)
Температура окружающей среды -20 ºC – +50 ºC
Материал ABS
  • Контроллер EBC10
  • Описание
  • Технические характеристики
  • Ассортимент продукции
  • Документация
EBC24-front-medium

EBC24

The EBC24 is an automatic control that comes with a pressure transducer (XTP) for multiple boilers or other installations where numerous heat sources are associated with the same chimney.

With the assistance of the chimney-installed XTP sensor, the low pressure is maintained and monitored by regulating the chimney fan’s speed. There are outputs and inputs on the control for up to two boilers.

You can regulate up to four boilers with the addition of the exodraft ES12 relay box.

  • Pressure transducer
  • XTP sensor
  • For one or more heat sources
Описание EBC24
Dimension (H x W x D) 175 x 175 x 100 mm
Weight 1.5 kg
Density class IP 54
Control range 0 Pa – 150 Pa
Предохранитель 4.0T
Напряжение 230 V AC, 50 Hz
Power consumption 475 W
Settings for the chimney fan speed Potentiometer on the circuit board
Relay output Max. 3.15 A 250 V AC/3.15 A 30 VDC (Load: 3.15 AT)
Ambient temperature -20 ºC – +50 ºC
Material ABS
Colour Transparent cover (indoor) or grey cover (outdoor)
  • Control EBC24EU01 (indoor)
  • Control EBC24EU02 (outdoor)
  • Description
  • Технические характеристики
  • Ассортимент продукции
  • Документация
ech20 control

EHC20

EHC20 – это устройство для рекуперации тепла SMART для вашего exodraft . Если температура превышает заданный уровень со стороны воды, устройство рекуперации тепла EHC20 открывает клапан вторичного потока и направляет дымовой пар / газ в дымоход.

Таким образом, перегрев прекращается, что обеспечивает безопасную работу.

EHC20 также регулирует 3-ходовой смесительный клапан, чтобы поддерживать циркуляцию в сторону сборного резервуара, что происходит, когда вода достигает заданной температуры.

Если вода не достигла заданной температуры, теплообменник рециркулирует, пока не будет достигнута заданная температура.

  • Интеллектуальное управление
  • Обзор вашей экономии энергии
  • Быстрая установка с помощью мастера запуска
Описание EHC20
Высота (мм) 228
Ширина (мм) 180
Глубина (мм) 53
Display Графический ЖК-дисплей, 128 x 128 точек
Потребляемая мощность 0,5-3 W
Напряжение 100-240 V AC, 50-60 Hz
Внутренний Предохранитель 2 A
Входы датчиков 8 x PT10002 x Датчики прямого действия Grundfos 1 x RC21
Рабочее пространство, датчики PT1000 -40 – 300 °C Grundfos direct 0 – 100 °C
Network connections Ethernet (опция) CAN-шина
СМИ для чтения и письма Считыватель MicroSD
Релейный выход Макс. 3,15 A 250 V AC/3,15 A 30 VDC (Нагрузка: 3,15 AT)
Рабочая Температура 0-40 °C
Температура хранилища 0-60 °C
Макс. влажность Макс. 85% влажность, без конденсации
