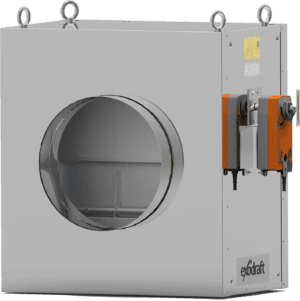

Привід заслінки Exodraft для керування димовими газами

АКСЕСУАРИ

Привід заслінки

Привід заслінки Exodraft використовується в системах тяги та рекуперації тепла для захисту й керування потоком гарячих димових газів до установок Базовий теплообмінник.

Обладнання розраховане на безперервну роботу з димовими газами температурою до 600°C і переважно застосовується у великих котельних, промислових та комерційних установках.

Вбудований електродвигун відкриває та закриває заслінку. Доступні два принципи керування: увімк./вимк. та модулюючий.

Частини, що контактують із димовими газами, виготовлені з нержавіючої сталі EN 1.4404, а зовнішні частини — з нержавіючої сталі EN 1.4301.

Живлення та керуючий сигнал надходять від зовнішнього блока керування Exodraft, який не входить до комплекту Приводу заслінки. У разі відключення живлення функція безпеки автоматично примусово закриває заслінку.

Зв’язатися →

Макс. безперервна температура

600°C

Діапазон ваги моделей

58–62кг

Функція безпеки

У разі відключення живлення

Застосування

Промислове, комерційне

СИСТЕМА

Автоматичне керування заслінкою в системі димових газів

Керування потоком димових газів

Привід автоматично відкриває та закриває заслінку, дозволяючи керувати проходженням гарячих димових газів у системах тяги та рекуперації тепла.

Два принципи керування

Доступні виконання з режимом увімк./вимк. та модулюючим керуванням, що дозволяє підібрати рішення відповідно до конфігурації системи.

Безпечне закриття при втраті живлення

У разі відключення електроживлення функція безпеки автоматично переводить заслінку в закрите положення.

Електричний привід заслінки Exodraft

Привід заслінки Exodraft використовується в системах тяги та рекуперації тепла для захисту й керування подачею гарячих димових газів до установок Базовий теплообмінник.

Основне завдання обладнання — автоматично відкривати або закривати заслінку відповідно до режиму роботи системи та сигналів зовнішнього блока керування.

Привід заслінки розрахований на безперервну роботу з димовими газами температурою до 600°C.

Він переважно використовується у великих котельних системах, промислових та комерційних технологічних установках.

Вбудований електродвигун забезпечує механічне відкривання та закривання заслінки.

Доступні два типи виконання: з керуванням у режимі увімк./вимк. та з модулюючим керуванням.

Живлення та керуючий сигнал пуск/стоп надходять від зовнішнього блока керування Exodraft.

Зовнішній блок керування не входить до комплекту Приводу заслінки.

Частини конструкції, які безпосередньо контактують із гарячими димовими газами, виготовлені з нержавіючої сталі EN 1.4404.

Зовнішні частини обладнання виготовлені з нержавіючої сталі EN 1.4301.

Для безпечної роботи передбачена функція автоматичного закриття.

У разі відключення електроживлення заслінка примусово переходить у закрите положення.

Привід заслінки не можна використовувати як точку дренажу в системі тяги або рекуперації тепла.

Як правило, обладнання рекомендується встановлювати всередині приміщення.

Якщо необхідний монтаж на відкритому повітрі, слід передбачити відповідний додатковий захист.

Для стабільної роботи заслінки димові гази повинні бути без твердих частинок.

Накопичення частинок або відкладень на рухомих компонентах може з часом спричинити засмічення та негативно вплинути на функціональність заслінки.

Тип DM350 DM350-M DM400 DM400-M DM500 DM500-M
Тип приводу заслінки NFA 10 Нм NF24A-SZ 10 Нм NFA 10 Нм NF24A-SZ 10 Нм NFA 10 Нм NF24A-SZ 10 Нм
Підключення живлення AC 24–240 В, 50/60 Гц / DC 24–125 В AC 24 В, 50/60 Гц / DC 24 В AC 24–240 В, 50/60 Гц / DC 24–125 В AC 24 В, 50/60 Гц / DC 24 В AC 24–240 В, 50/60 Гц / DC 24–125 В AC 24 В, 50/60 Гц / DC 24 В
Споживана потужність (режим очікування) 6 (2,5) Вт 3,5 (2,5) Вт 6 (2,5) Вт 3,5 (2,5) Вт 6 (2,5) Вт 3,5 (2,5) Вт
Вага 62 кг 62 кг 60 кг 60 кг 58 кг 58 кг
Вхід (патрубок) 350,5 мм 350,5 мм 400,5 мм 400,5 мм 500,5 мм 500,5 мм
Вихід (муфта) 351,2 мм 351,2 мм 401,2 мм 401,2 мм 501,2 мм 501,2 мм

Файл Назва файлу Розмір
PDF Технічний лист DS_DM_UK.pdf 418 KB Завантажити
PDF Інструкція Manual_DamperMotor_UK.pdf 2 MB Завантажити

ЗНАННЯ

FAQ

Відповіді на поширені запитання про Привід заслінки Exodraft, керування потоком димових газів, модулююче керування та застосування в системах рекуперації тепла.

Привід заслінки Exodraft використовується для автоматичного відкривання та закривання заслінки й керування потоком гарячих димових газів у системі.

Обладнання переважно застосовується у великих котельних, промислових і комерційних установках, зокрема в системах рекуперації тепла Exodraft.

Привід заслінки розрахований на безперервну роботу з димовими газами температурою до 600°C.

Передбачені два варіанти: керування в режимі увімк./вимк. та модулююче керування.

У таблиці моделей виконання DM350-M, DM400-M та DM500-M оснащені приводом NF24A-SZ 10 Нм, тоді як DM350, DM400 та DM500 використовують NFA 10 Нм.

Ні. Живлення та керуючий сигнал надходять від зовнішнього блока керування Exodraft, який не входить до комплекту Приводу заслінки.

Функція безпеки автоматично примусово закриває заслінку у разі відключення електроживлення.

Частини, що контактують із димовими газами, виготовлені з нержавіючої сталі EN 1.4404.
Зовнішні частини виконані з нержавіючої сталі EN 1.4301.

Основне рекомендоване місце монтажу — всередині приміщення.
Для встановлення на відкритому повітрі необхідний додатковий захист.

Ні. Димові гази повинні бути без твердих частинок, оскільки їх накопичення може спричинити засмічення та порушити роботу заслінки.

Ні. Привід заслінки не повинен використовуватися як точка дренажу системи.
